Unsere zum Patent angemeldete Spannhülsensystem CROSSLOC™ umfasst axiale Kopfschrauben, mit denen Sie das Lager von einer Seite aus montieren und demontieren können. Durch sternförmiges Anziehen der Kopfschrauben fixieren Sie das Lager und lösen es, um es abzunehmen. Es wird nur ein Inbusschlüssel benötigt. Somit eignet sich das System großartig für die auf Untermaß gefertigten kommerziellen Wellen und bei Erhalt des vollständigen Wellenkontakt.
Einfache Montage und Demontage
Vibrationsförderer
CX2SN20-090L (1480rpm)
CROSSLOC ™ ist die einfachste Möglichkeit, die Adapterhülse ein- und auszubauen. Ziehen Sie einfach die Kopfschrauben wie unten gezeigt an. Es wird nur ein Inbusschlüssel benötigt. Es sind keine Fühlerlehren erforderlich. Die Adapterhülse ist der beste Weg, um auf der Welle zu verriegeln, da sie keine Schäden an der Welle verursacht und auch bei untermaßige Wellen konzentrisch hält. CROSSLOC hat mehgr Kontaktfläche mit der Welle als alle anderen Verriegelungssysteme. Der volle Kontakt der Adapterhülse verringert zudem die Vibration.
Das Anziehen der Kappe-Schrauben von CROSSLOC ist ausreichend mit einem deutlich geringeren Drehmoment im Vergleich zu Sicherungsmuttern. Anders als bei traditionellen Verriegelungssystemen, die Hülsen mit Sicherungsmuttern festziehen, bietet CROSSLOC eine einfache Methode, die eine minimale Kraft erfordert, um die Hülse während des Anziehens der Kappe-Schrauben zu bewegen, was die Möglichkeit von Installationsfehlern ausschließt.
Fehlerhafte Installation ist eine der Hauptursachen für Lagerausfälle. Traditionelle Sicherungsmuttern erfordern eine erhebliche Drehmomentmenge zum Drehen, und eine unzureichende Befestigung kann zu Wellenrutschen oder übermäßigem Anziehen führen, wodurch der Spielraum im Lager verringert und potenziell die Lebensdauer des Lagers verkürzt wird.
CROSSLOC reduziert nicht nur die Kosten im Zusammenhang mit Installation und Entfernung, sondern verbessert auch die Betriebszeit.
Empfohlene Wellentoleranzen
CROSSLOC ™ nimmt untermaßige Wellen auf
| Shaft Dia. | Setscrew Collar Mount | CROSSLOC Mount |
|---|---|---|
| 1 7/16 - 2 in. | - 0.0015 in. | - 0.003 in. |
| 40 - 55 mm | - 0.038 mm | - 0.076 mm |
| 2 3/16 - 4 in. | - 0.002 in. | - 0.004 in. |
| 60 - 100 mm | - 0.051 mm | - 0.102 mm |
| 4 7/16 - 5 1/2 in. | - 0.003 in. | - 0.005 in. |
| 110 - 140 mm | - 0.076 mm | - 0.127 mm |
Ein Stück Gehäuse
& vorgefettet
SN
CX2SN
SN-Stehlagergehäuse mit zwei Befestigungslöcher nun CROSSLOC™ CX2SN ist 100% kompatibel mit Standard-SN-Stehlagerprodukten. Es kommt werksseitig vormontiert, ist sofort bereit für die Wellenmontage und initialbefettet. Es kann sechsmal schneller montiert werden als herkömmliche SN-Stehlager.
SAF
CROSSLOC™ Pendelrollenlager mit SAF-Abmessungen und zweiteiligen oder vierbolzigen Gehäusen.
CX2SAF und CX4SAF sind zu 100% kompatibel mit den Standard-SAF-Gehäusen. Es ist welle-fertig, werkseitig montiert und vollständig geschmiert. Es kann sechs Mal schneller als herkömmliche SAF-Gehäuse montiert werden.
CX2SAF
CX4SAF
CROSSLOC™ Größen größer als 125mm und mit einer Bohrung von 4-15/16″ haben 6 Abdeckschrauben und ihre Gehäuse verfügen über das Augenschrauben auf der Oberseite.
360° Halterung & keine Beschädigung
Wir glauben, dass die Adaptermontage das beste Verriegelungssystem für montierte Lagergehäuse ist. Es ist zu 100% konzentrisch und hält die Welle mit der Länge des Adapters. Unsere CROSSLOC™ hat die Installation der Adaptermontage erleichtert, was bei der Standard-Adaptermontage immer ein Problem ist. Wie können wir die Setschraubenverriegelung durch CROSSLOC™ ersetzen? CROSSLOC™ Einheiten sind eine Größe größer als Setschraubenverriegelungseinheiten, um mit dem Adapterhülsen zusammenzupassen. Das bedeutet, dass die Zentrierhöhen und Montageabstände unterschiedlich sind. CROSSLOC™ CXC kann die Antwort auf diese Anfrage sein.

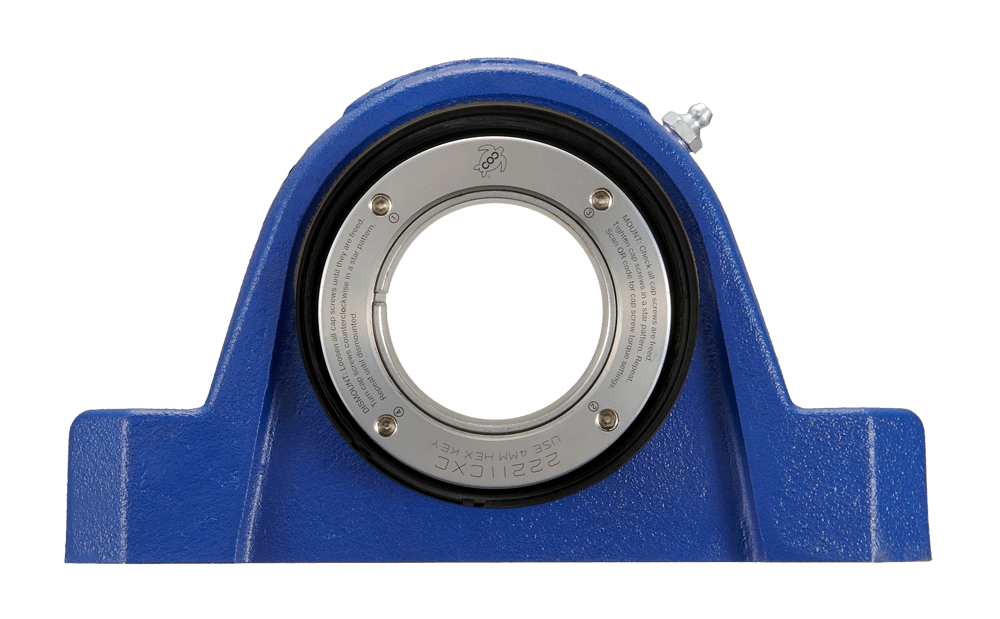

CROSSLOC™ CXC Lager ist die gleiche O.D.-Größe wie CS-Setschraubenverriegelungs-zylindrische Einsätze. Es hat eine Größe kleineren O.D. als CROSSLOC™ CX-Einsätze für SN & SAF Gehäuse. Wir verwenden unsere originalen dünneren Wand-niedrigeren Winkel-kegeligen Hülsen für CROSSLOC™ CXC, um mit den Abmessungen der CS-Setschraubenverriegelungseinsätze kompatibel zu sein. Das System ist sehr einfach, wie CROSSLOC™ CX, indem man die Kapazitätsschrauben zum Verriegeln anzieht und zum Entsperren löst.
CROSSLOC™ hat die Hülsenlänge, um die Welle konzentrisch zu berühren und Vibrationen und Grate zu vermeiden. Die Kapazitätsschrauben zum Montieren und Demontieren des Verriegelungssystems sind für jeden einfach zu bedienen. Es erfordert keine Markierung auf dem Innenring oder das Zählen, wie viel die Verriegelungsmutter sich dreht.
Die 22200K- und CROSSLOC™ CX-Lager haben eine größere Außendurchmessergröße als die CS-Spannsatz-Einsätze, um standardmäßige Adapterhülsen aufzunehmen. Das CROSSLOC™ CXC-Lager ist in derselben Größe wie CS-Spannsatz-Einsätze erhältlich, um die dünnwandige Adapterhülse mit niedriger Kegelneigungswinkel zu verwenden.
VERGLEICH ZWISCHEN CROSSLOC™ UND SET-SCHRAUBENSICHERUNG
CROSSLOC™ CXC
- Vier Schrauben anziehen, um zu verriegeln
- Kann unterdimensionierte kommerzielle Wellen verwenden
- Zentrisch klemmen, Vibrationen eliminieren
- Maximale Griffkraft mit Länge der Hülse
- Keine Schäden an der Welle
FESTSTELLSCHRAUBE CS
- Ziehen Sie 2 Gewindestifte fest, um zu verriegeln
- Sollten die empfohlenen Wellengrößen im Katalog verwenden
- Wenn die Welle zu klein ist, verursacht eine ungleichmäßige Rotation Vibrationen bei
- Hochgeschwindigkeitsanwendungen
- Verursacht Grate an der Welle
WIE MAN CROSSLOC™ VER- UND ENTRIEGELT (Auf der Mutter lasergeätzte Anweisungen)
Stellen Sie sicher, dass alle Kappenlöcher lose sind. Ziehen Sie die Kappenlöcher in einem Sternmuster fest, wie auf der linken Seite gezeigt, und wiederholen Sie dies mehrmals. Ziehen Sie jeden Kappenverschluss mit einem Drehmomentschlüssel auf den entsprechenden Drehmomentwert auf der Katalogseite oder gescannten QR-Code auf dem Gehäuse an.
WIE MAN CROSSLOC™ ENTRIEGELT Lösen Sie alle Kappenverschlüsse, bis sie freigegeben sind. Drehen Sie die Kappenverschlüsse gegen den Uhrzeigersinn in einem Sternmuster und wiederholen Sie dies, bis sie demontiert sind.
